偶然間發現打掃用與曬衣服頂衣服用三段伸縮鋁柱用來當營柱應該不錯用
於是到家庭五金逛一圈,找到最便宜的頂衣服用ㄚ字型伸縮桿,一支才$99
於是買一支改裝試試~
前端ㄚ字為分離式,旋轉拆下ㄚ字叉,剛好有一孔經比對後與M8螺絲剛好速配
家庭五金行也剛好有賣一小包六角螺絲長度約6~8公分間
用切斷砂輪切斷六角頭,在側邊磨兩平面以利鉗子或活動板手夾持旋轉
若孔與螺絲太鬆可以纏止瀉膠帶增加固定,並塗上強力膠以固定
轉約3~4公分深即可
市售伸縮營柱一支便宜也要$300左右,DIY一支材料錢才花$102元

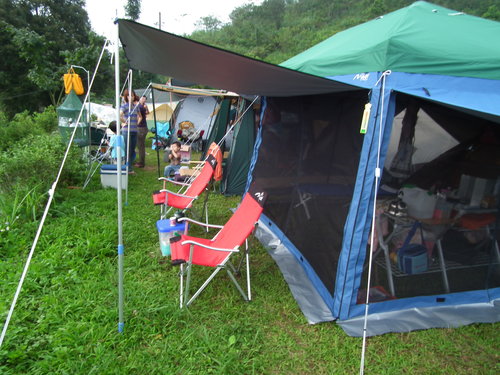

使用27秒客聽帳四邊邊布皆可任意往外撐開不同角度用來遮陽(雨)
並達到帳內透氣與採光功能,4邊要使用8支營柱,大大降低成本!!
此營柱因材料較單薄顧輕巧好攜帶之優點,相對缺點就是強度不足
所以僅建議用於客廳帳邊布或小天幕用途!
高山露營為減輕裝備重量帶此營柱當小天幕營柱,還可以輔助當登山杖~小溪營地分享
以上經驗分享歡迎指教~
